亚洲乱码国产乱码精品精98午夜 I 亚洲乱码国产乱码精品精的特点 I 亚洲乱码视频 I 亚洲乱码一区二区 I 亚洲乱码一区二区三区 I 亚洲乱码在线 I 亚洲乱码在线观看 I 亚洲乱码中文字幕 I 亚洲乱色 I 亚洲乱熟女一区二区 I 亚洲乱淫 I 亚洲伦理精品 I 亚洲伦理片 I 亚洲伦理视频 I 亚洲伦理一区 I 亚洲伦理一区二区 I 亚洲伦理在线 I 亚洲伦理在线观看 I 亚洲裸体视频 I 亚洲麻豆 I 亚洲麻豆av I 亚洲麻豆精品 I 亚洲麻豆视频 I 亚洲码无人客一区二区三区 I 亚洲毛片a I 亚洲毛片av I 亚洲毛片视频 I 亚洲毛片网

HG/T 2239-2012環氧酯底漆標準代替HG/T 2239-1991是小編摘自HG/T 2239-2012《環氧酯底漆》紙質版，更多防腐涂料執行國家標準和行業標準請參考本網站。

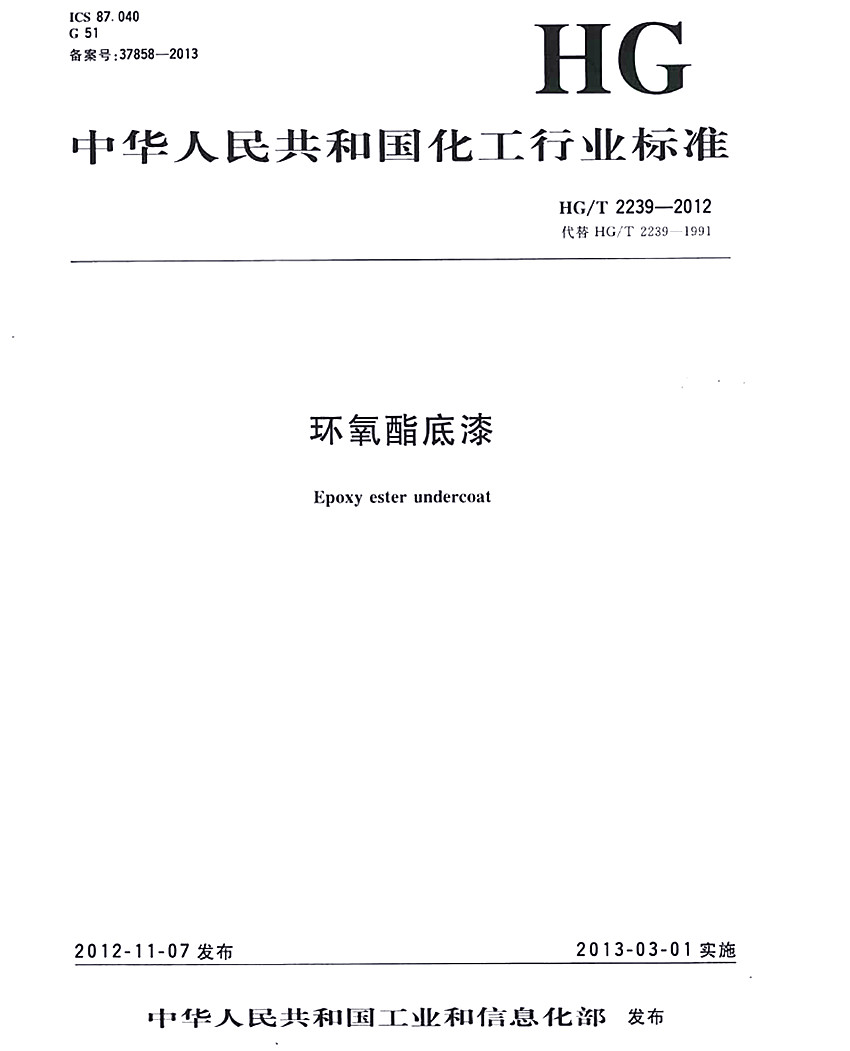

ICS87.040 G51 備案號:37858-2013 HG

中華人民共和國化工行業標準

HG/T 2239-2012代替HG/T 2239-1991

環氧酯底漆Epoxy ester undercoat

2012-11-07發布 2013-03-01實施

中華人民共和國工業和信息化部 發布

1、范圍
       本標準規定了環氧酯底漆的技術要求、試驗方法、檢驗規則、標志、包裝和貯存等內容。
       本標準適用于以環氧樹脂與植物油酸經酯化后形成的環氧酯為主要成膜物的涂料。該防腐涂料主要用于金屬基材等表面的打底及防銹保護。
2、規范性引用文件
       下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
       GB/T1728-1979  漆膜、膩子膜干燥時間測定法
       GB/T1732-1993  漆膜耐沖擊測定法
       GB/T1766-2008  色漆和清漆  涂層老化的評級方法
       GB/T3186  色漆、清漆和色漆與清漆用原材料  取樣
       GB/T6753.1-2007  色漆、清漆和印刷油墨  研磨細度的測定
       GB/T6753.3-1986  涂料貯存穩定性試驗方法
       GB/T6753.4-1998  色漆和清漆  用流出杯測定流出時間
       GB/T8170  數值修約規則與極限數值的表示和判定
       GB/T9271-2008  色漆和清漆  標準試板
       GB/T9274-1988  色漆和清漆  耐液體介質的測定
       GB/T9278  涂料試樣狀態調節和試驗的溫濕度
       GB/T9286-1998  色漆和清漆  漆膜的劃格試驗
       GB/T9750  涂料產品包裝標志
       GB/T13452.2-2008  色漆和清漆  漆膜厚度的測定
       GB/T13491  涂料產品包裝通則
       GB/T25271-2010  硝基涂料
       JB/T7499-2006  涂附磨具  耐水砂紙
3、技術要求
       產品應符合表1要求。

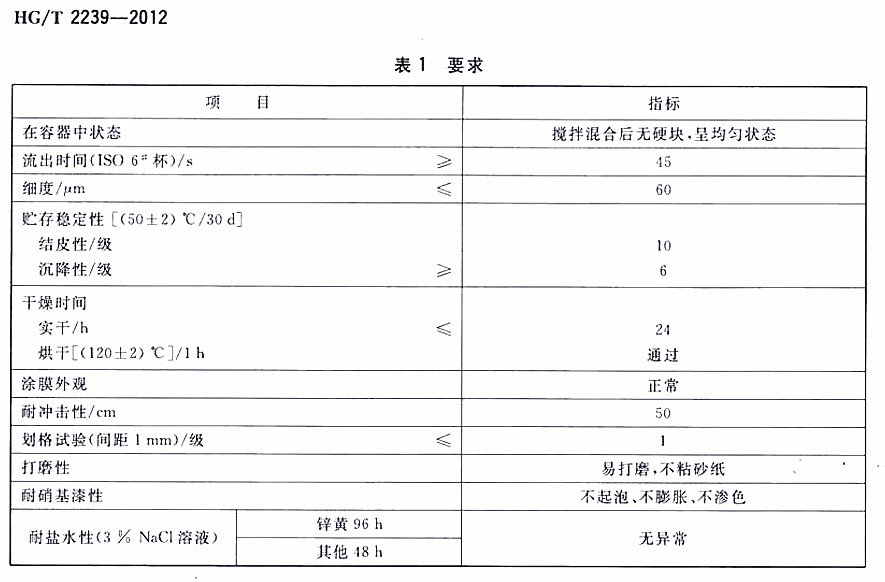

表1  要求

4、試驗方法
4.1、取樣
       環氧底漆除另有規定或商定外，產品按GB/T3186的規定取樣。取樣量根據檢驗需要確定。
4.2、試驗樣板的狀態調節和試驗環境
       除另有規定或商定外，制備好的樣板，應在GB/T9278規定的條件下放置規定的時間后，按有關檢驗方法進行性能測試。干燥時間、耐沖擊性、劃格試驗應在GB/T9278規定的條件下進行測試，其余項目按相關檢驗方法標準規定的條件進行測試。
       試板的狀態調節和試驗的溫濕度應符合GB/T9278的規定。
4.3、試驗樣板的制備
4.3.1、底材的選擇和處理方法
       干燥時間、涂膜外觀、耐沖擊性、打磨性、耐硝基漆性項目用馬口鐵板，劃格試驗，耐鹽水性項目用鋼板。除另有規定或商定外，馬口鐵板、鋼板應符合GB/T9271-2008的要求，馬口鐵板的處理按GB/T9271-2008中4.3的規定進行，鋼板的處理按GB/T9271-2008中3.5的規定進行。商定的底材材質類型和底材處理方法應在檢驗報告中注明。
4.3.2、試驗樣板的制備
       干燥時間噴涂一道，干膜厚度為（23±3）μm，涂膜外觀、耐沖擊性、劃格試驗、打磨性、耐硝基漆性噴涂一道，干膜厚度為（23±3）μm，于（120±2）℃烘1h，自然條件下冷卻1h后進行測試；耐鹽水性噴涂二道，噴涂第一道后靜置（10-15）min，于120±2）℃烘1h，自然條件下冷卻，用320目砂紙輕輕打磨，再噴涂第二道，靜置（10-15）min，于（120±2）℃烘1h，自然條件下冷卻1h后測試，干膜總厚度為（45±5）μm。采用與本標準規定不同的樣板制備方法，應在檢驗報告中注明。涂膜厚度的測試按GB/T13452.2-2008的規定進行。
4.4、在容器中狀態
       打開容器，用調刀或攪棒攪拌，允許容器底部有沉淀，若經攪拌易于混合均勻，則評為“攪拌混合后無硬塊，呈均勻狀態”。
4.5、流出時間
       按GB/T6753.4-1998規定進行。
4.6、細度
       按GB/T6753.1-2007規定進行。
4.7、貯存穩定性
       按GB/T6753.3-1986規定進行。
4.8、干燥時間
       按GB/T1728-1979中實干甲法規定進行。
4.9、涂膜外觀
       在散射日光下目視觀察制備好的樣板，如果涂膜均勻，無流掛、發花、針孔、開裂和剝落等涂膜病態，則評為“正常”。
4.10、耐沖擊性
       按GB/T1732-1993規定進行。
4.11、劃格試驗
       按GB/T9286-1998規定進行。
4.12、打磨性
       用符合JB/T7499-2006標準規定的P320（320號）水砂紙蘸水手工往返打磨15次（往復打磨為一次），如涂膜易打磨成平整表面且不粘砂紙，可評定為“易打磨，不粘砂紙”。
4.13、耐硝基漆性
       將制備好的樣板噴涂一道符合GB/T25271-2010《硝基涂料》的白硝基涂料，30min后觀察。
4.14、耐鹽水性
       按GB/T9274-1988中浸泡法進行，試液為3%NaCl溶液。在規定的試驗時間后取出用水沖洗并擦干，放置1h后在散射日光下目視觀察，如三塊試板中有兩塊未出現起泡、生銹、開裂、剝落、掉粉、明顯變色、明顯失光（允許輕微變色和失光）等涂膜病態現象，增評為“無異常”。如出現以上涂膜病態現象按GB/T1766-2008進行描述。
5、檢驗規則
5.1、檢驗分類
5.1.1、產品檢驗分為出廠檢驗和型式檢驗。
5.1.2、出廠檢驗項目包括在容器中狀態、流出時間、細度、干燥時間、涂膜外觀、耐沖擊性、劃格試驗、打磨性。
5.1.3、型式檢驗項目包括本標準所列的全部技術要求。在正常生產情況下，每年至少進行一次型式檢驗。
5.2、檢驗結果的判定
5.2.1、檢驗結果的判定按GB/T8170中修約值比較法進行。
5.2.2、應檢項目的檢驗結果均達到本標準要求時，該試驗樣品為符合本標準要求。
6、標志、包裝和貯存
6.1、標志
       按GB/T9750的規定進行。
6.2、包裝
       按GB/T13491中一級包裝要求的規定進行。

GB/T 31361-2015無溶劑環氧液體涂料的防腐蝕涂裝標準 GB/T 31361-2015無溶劑環氧液體涂料的防腐蝕涂裝標準 ICS25.220.60 A29 GB 中華人民共和國國家標準 GB/T 31361-2015 無溶劑環氧液體涂料的防腐蝕涂裝anti-corrosion painting of solvent-free liquid epoxy coating 2015-02-04發布 2015-07-01實施 中華人民共和國國家質量監督檢驗檢 時間：2018/1/26 HG/T 4337-2012鋼質輸水管道無溶劑液體環氧涂料標準 HG/T4337-2012鋼質輸水管道無溶劑液體環氧涂料標準 ICS 87.040 G51 備案號：37872-2013 HG 中華人民共和國化工行業標準 HG/T4337-2012鋼質輸水管道無溶劑液體環氧涂料Solventless liquid epoxy paints for steel water pipelines 2012-11-07發布 2013-03-01實施 中華人民共和國工業和 時間：2018/1/23 環氧云鐵中間漆化工行業標準HG/T 4340-2012 環氧云鐵中間漆化工行業標準HG/T 4340-2012 ICS 87. 040G 51 備案號：37875-2013 中華人民共和國化工行業標準 HG/T 4340-2012 環氧云鐵中間漆Epoxy micaceous iron oxide intermediate coatings 2012-11-07發布 2013-03-01實施 中華人民共和國工業和信息化部發布 本標準規定了環氧云鐵中間漆 時間：2018/1/12 環氧樹脂底漆化工行業標準HG/T 4566-2013 環氧樹脂底漆標準HG/T 4566-2013 備案號：41890-2013 中華人民共和國化工行業標準 HG/T 4566-2013 環氧樹脂底漆Epoxy resin primer 2013-10-17發布  2014-03-01實施 中華人民共和國工業和信息化部 本標準規定了環氧樹脂底漆的分類、要求、試驗方法、檢驗規則、標志、包裝和貯存等內容。本標準適用于以環氧樹脂為主要成膜物的 時間：2018/1/7 環氧瀝青防腐涂料（分裝）國家標準GB/T27806-2011 環氧瀝青防腐涂料（分裝）國家標準GB/T27806-2011，中華人民共和國國家標準 本標準規定了環氧瀝青防腐涂料產品的分類、要求、試驗方法、檢測規則、標志、包裝和貯存等內容。環氧瀝青防腐涂料適用于以環氧樹脂和煤焦瀝青為主要成膜物質，加入固化劑、溶劑、顏料等組成的雙組分涂料，包括普通型底漆、面漆和厚漿型底漆、面漆。主要用于水下及地下等鋼結構和混凝土表面的重防腐涂裝。 時間：2018/1/3 環氧封閉漆JT/T 722-2008公路橋梁鋼結構防腐涂裝技術標準 環氧封閉漆JT/T 722-2008公路橋梁鋼結構防腐涂裝技術標準介紹了：在容器中的狀態、不揮發物含量、粘度、細度干燥時間、附著力，6項環氧封閉漆在JT/T 722-2008《公路橋梁鋼結構防腐涂裝技術條件》中的技術要求和試驗方法。 簡單介紹了環氧封閉漆。 時間：2017/12/18 環氧磷酸鋅底漆JT/T 722-2008公路鋼結構橋梁防腐涂裝技術標準 環氧磷酸鋅底漆JT/T 722-2008公路橋梁鋼結構防腐涂裝技術標準介紹了：容器中狀態、不揮發物含量、干燥時間、附著力、耐沖擊性，5項環氧磷酸鋅底漆在JT/T 722-2008《公路橋梁鋼結構防腐涂裝技術條件》中的技術要求和試驗方法。 簡單介紹了環氧磷酸鋅底漆。 時間：2017/12/17 低表面處理容忍性環氧涂料標準HG/T 4564-2013 HG/T 4564-2013低表面處理容忍性環氧涂料。本標準規定了低表面處理容忍性環氧涂料的要求、試驗方法、檢驗規則及標志、包裝和貯存等內容。 本標準適用于鑫鼎言低表面處理容忍性環氧涂料，這類涂料用于非理想狀態表面(包括不能徹底除銹、高壓水噴射、濕噴砂或附著良好的舊漆膜等表面)時，尚能保持較好的性能。 時間：2017/11/20 HG/T4759-2014水性環氧樹脂防腐涂料 HG/T4759-2014水性環氧樹脂防腐涂料。本標準規定了水性環氧樹脂防腐涂料的要求，試驗方法，檢驗規則以及標志、包裝和貯存等內容。本標準適用于金屬基材用水性環氧樹脂防腐涂料，不適用于水性環氧富鋅底漆。 時間：2017/11/19 環氧瀝青防腐涂料（分裝）標準HG/T2884-1997 環氧瀝青防腐涂料（分裝）標準HG/T2884-1997：本標準規定了環氧瀝青防腐涂料(分裝)產品的要求、試驗方法及標志、標簽、包裝。本標準適用于以環氧樹脂、煤焦瀝青為漆基，加入顏料、體質顏料、溶劑、助劑及固化劑而制成的雙組份環氧瀝青漆底、面漆配套的防腐涂料(包括普通型和厚膜型兩類)。該涂料主要用于水下及地下鋼結構的重防腐涂裝。 時間：2018/1/2
